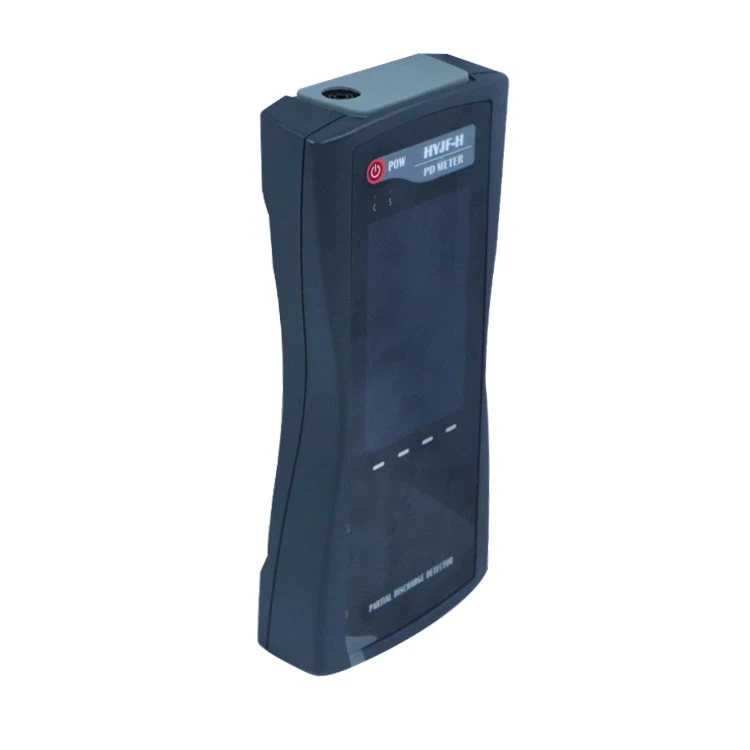

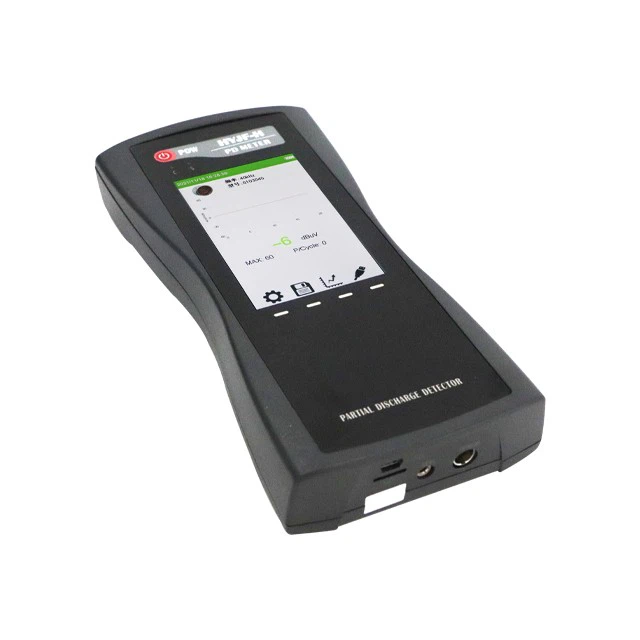

Введение продукта
Этот продукт может широко использоваться для обнаружения частичного разряда в энергосистемах, включая распределительные устройства высокого напряжения, шкафы кольцевой сети, трансформаторы напряжения/тока, трансформаторы (включая трансформаторы сухого типа), КРУЭ, воздушные линии, кабели и другое определение состояния изоляции оборудования, По следующим показателям измеряют степень разряда электрооборудования:
Обнаружение интенсивности частичного разряда:путем измерения сигнала разряда за один цикл промышленной частоты интенсивность частичного разряда характеризуется по максимальному значению (дБ) в последовательности импульсов разряда.
Обнаружение частоты частичного разряда:путем измерения сигнала разряда за один цикл промышленной частоты выделяют разрядный импульс и характеризуют частоту частичного разряда в соответствии с количеством разрядных импульсов.
Параметр продукта
|
Измерение TEV |
измерение АЭ |
|||
|
Диапазон измерения |
0-60 дБмВ |
Диапазон измерения |
От -6дБмкВ до 68 дБмкВ |
|
|
Разрешение |
1 дБ |
Разрешение |
1 дБ |
|
|
Точность |
±1 дБ |
Точность |
±1 дБ |
|
|
Максимальный импульс за цикл |
1400 |
Частотный диапазон |
20~200 кГц |
|
|
Полоса частот измерения |
3~100 МГц |
|
|
|
|
измерение АА |
УВЧизмерение |
|||
|
Диапазон измерения |
-6дБмкВ~68дБмкВ |
Частота обнаружения |
300-2000МГц |
|
|
Разрешение |
1 дБ |
Диапазон измерения |
0-60 дБмВ |
|
|
Точность |
±1 дБ |
Чувствительность |
<1 дБм |
|
|
Центральная частота датчика |
40 кГц |
Полоса частот датчика |
300-2000МГц |
|
|
Измерение ВЧКТ |
||||
|
Сопротивление передачи датчика |
5мВ/мА |
|||
|
Частота обнаружения |
1-30МГц |
|||
|
Чувствительность |
Меньше или равно 50 пКл |
|||
|
Аппаратное обеспечение |
||||
|
Оболочка |
АБС |
|||
|
Экран |
4.0-дюймовый ЖК-экран RGB, разрешение 800*480 |
|||
|
Точность выборки |
12 бит |
|||
|
Режим синхронизации |
Внутренняя синхронизация, внешняя синхронизация |
|||
|
Разъем |
Интерфейс USB (также вход для зарядного устройства) 3,5-мм стереоразъем для наушников Входной интерфейс внешнего датчика |
Wi-Fi |
||
|
Наушники |
минимум 8 Ом |
|||
|
SD-карта |
Стандартная конфигурация 16G ~ 64G |
|||
|
Встроенный аккумулятор |
Литиевая батарея 3,7 В/5000 мАч |
|||
|
Часы работы |
Прибл. 6 часов |
|||
|
Зарядное устройство |
90-264В переменного тока или 5 В постоянного тока |
|||
|
Рабочая температура |
-20 ~ 50 градусов |
|||
|
Влажность |
20-85 % относительной влажности |
|||
|
Объем и вес |
210*100*35 (мм) 0,4 кг (хост) |
|||
Характеристики продукта и применение
- Настройте различные датчики для обнаружения частичного разряда практически всего высоковольтного электрооборудования;
- Обеспечьте форму сигнала во временной области, PRPD, PRPS и другие схемы разряда для реализации анализа различных типов разряда.
- Гуманизированный человеко-машинный интерфейс облегчает управление данными различных устройств;
- Встроенный ультразвуковой датчик и датчик переходного напряжения земли (далее ТЭВ), который может быть подключен к специальным датчикам, таким как трансформаторы, КРУЭ, воздушные линии, кабели и т. д.;
- Применяет неинтрузивный метод обнаружения, нет необходимости отключать питание во время процесса тестирования, нет необходимости настраивать дополнительный источник высокого напряжения, его удобнее использовать, чем традиционный импульсный детектор частичных разрядов;
- Диапазон испытательной полосы пропускания составляет 30кГц ~ 2,0 ГГц, что подходит для принципов обнаружения различных диапазонов частот.
Аксессуар
|
Имя |
Кол-во |
Единица |
Примечание |
|
|
1 |
Хост обнаружения |
1 |
набор |
Стандартная конфигурация |
|
2 |
Внешний контактный ультразвуковой датчик |
1 |
шт. |
Опционально, используется для обнаружения частичных разрядов трансформаторов, КРУЭ, двигателей и т. д. |
|
3 |
Высокочастотный трансформатор |
1 |
шт. |
Опционально, используется для обнаружения частичного разряда кабеля. |
|
4 |
Датчик УВЧ |
1 |
шт. |
Стандартная конфигурация |
|
5 |
Тестовая линия |
1 |
набор |
Стандартная конфигурация |
|
6 |
Зарядное устройство |
1 |
шт. |
Стандартная конфигурация |
|
7 |
USB-кабель |
1 |
шт. |
Зарядка и передача данных с ПК |
|
8 |
Руководство |
1 |
шт. |
|
|
9 |
Отчет о заводской проверке |
1 |
шт. |
|
|
10 |
Сертификат соответствия |
1 |
шт. |
|
|
11 |
Гарантийный талон |
1 |
шт. |
|
