Проводка различных продуктов силового испытательного оборудования различается при выполнении разных тестов. Сегодня, следуя пояснениям нашего технического инженера, рассмотрим способ подключения комплексного тестера ВАХ трансформатора.

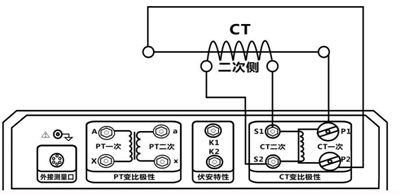

Схема подключения проверки полярности коэффициента трансформации трансформаторов тока комплексного тестера вольт-амперных характеристик трансформатора показана на рисунке.
Примечание 1. В комплексном тестере вольт-амперной характеристики трансформатора из-за большого тока на первичной стороне попробуйте использовать более толстый и короткий соединительный провод, чтобы ток не мог подняться до «одноразового измерительного тока». » из-за чрезмерного значения сопротивления первичного провода.
Примечание 2. Когда комплексный тестер вольт-амперной характеристики трансформатора выполняет проверку полярности коэффициента трансформации, сначала отсоедините заземляющий провод вторичной обмотки трансформатора тока, чтобы избежать повреждения устройства.
