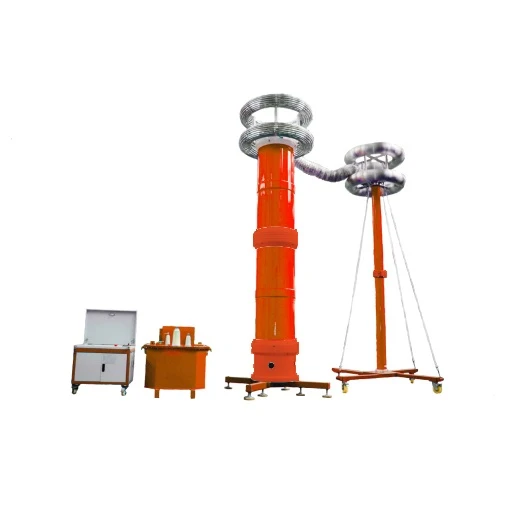

Система резонансного испытания переменного тока 800 кВА, 400 кВ для КРУЭ 220 кВ

Протестированное приложение и требования

1. Испытание на выдержку переменного напряжения КРУЭ 220 кВ, частота испытания 30–300 Гц, испытательное напряжение не более 395 кВ, время испытания 1 минута.

2. Испытание на выдержку переменного напряжения КРУЭ 110 кВ, частота испытания 30–300 Гц, испытательное напряжение не более 265 кВ, время испытания 1 минута.

3. Испытание на выдержку переменного напряжения КРУЭ 35 кВ, частота испытания 30–300 Гц, испытательное напряжение не более 95 кВ, время испытания 1 минута.

Условия работы

температура окружающей среды:－10⁰C –50 ⁰C;

2. Относительная влажность: менее или равна 90% относительной влажности.

3. Высота: Меньше или равна 1000 м.

Основные технические параметры и функции

номинальная мощность: 800 кВА;

входная мощность: 3 фазы 380 В, 50 Гц;

Номинальное напряжение: 80 кВ; 160 кВ, 400 кВ

номинальный ток: 10А;4А;2А;

рабочая частота:30-300Гц;

форма выходного сигнала: синусоидальная волна

коэффициент отклонения формы сигнала Степень искажения формы сигнала выходного напряжения Меньше или равна 1%;

время работы: недооцененная нагрузка допускает непрерывную работу 60мин, перенапряжение 1,1 раза 1мин;

Повышение температуры: недооцененная нагрузка допускает непрерывную работу в течение 60 минут, после этого повышение температуры Меньше или равно 65К.

коэффициент качества: Q Больше или равно 30(f=45Гц)

защитная функция: для тестируемого продукта предусмотрена защита от перегрузки по току, перенапряжения и пробоя (подробнее см. Источник питания с преобразованием частоты).

точность: эффективное значение системы 1,5;

Видео работы системы резонансных испытаний переменного тока

800кВА/400кВпроект 10 реакторов, и80кВА/40кВ/2А/60Hдля одного реактора.

Система и параметры

захватывающий трансформер JLB-37kВирджиния/6/12/24кВ/0.4кВ 1набор

номинальная емкость: 55 кВА;

входное напряжение:0-400В, однофазное;

Выходное напряжение: 6/12/24 кВ

Состав:сухой тип;

вес: 180 кг;источник питания переменной частоты ЧХБ-Ф -37kW/380V 1 набор

Номинальная выходная мощность: 37 кВт

Источник питания для работы: 380±10% В (однофазный/3фазный), частота сети

выходное напряжение:0 –400 В, одинарное,

Номинальный входной ток: 92,5 А

Номинальный выходной ток: 92,5 А

Разрешение по напряжению: 0,01 кВ

Точность измерения напряжения: 1,5%

Диапазон частот: 30 – 300 Гц

Разрешение управления частотой: Меньше или равно 0,1 Гц.

стабильность частоты: 0.1%

Время работы: непрерывно при номинальной мощности 5 минут.

Непрерывно при номинальной мощности 5 мин. Макс. температура компонентов Меньше или равна 65 К.

Уровень шума: Меньше или равен 50 дБ.

Следующие функции могут быть реализованы

Источник питания переменной частоты размещается вертикально и горизонтально, что особенно удобно для работы в полевых условиях и наблюдения.

Внутри и снаружи они оснащены специальными амортизирующими резиновыми опорными ножками и защитным алюминиевым коробом, которые эффективно снижают вибрацию при транспортировке и удары при подъеме. Гарантированная долговременная стабильность и надежность электропитания переменной частоты;

Отображение параметров: Сенсорная или внешняя мышь с большим экраном ЖК-дисплея. Отображение резонансного напряжения (заданное напряжение, установленное перед испытанием), испытательной частоты, частоты измерения, напряжения низкого напряжения, тока низкого напряжения, времени выдерживаемого напряжения, защиты от перенапряжения, защиты от перегрузки по току, защиты от пробоя, ступенчатого повышения и синхронизации, переключения режима работы. , Емкость, индуктивность, расчет обмена частотой, запрос параметров, также могут отображать частотную кривую, кривую напряжения и т. д., чтобы напрямую судить о точности резонансной частоты и стабильности теста.

Настройка параметров: Большой сенсорный цветной ЖК-экран и внешняя мышь напрямую завершают настройку различных параметров, могут устанавливать начальную частоту, частоту остановки, пусковое напряжение, повышение фазы и время, измерение коэффициента изменения делителя напряжения, коэффициента изменения возбуждения, защиту от перенапряжения, защита от перегрузки по току, защита от пробоя, тестовый режим, расчет частоты изменения емкости и индуктивности, советы и помощь по настройке параметров и т. д.

Тестовый режим: сенсорный экран и работа с внешней мышью, есть три режима работы: автоматический, полуавтоматический и ручной. Имеют функции наддува, настройки (в том числе ручной и автоматической), сегментации давления и времени, рабочего состояния, переключения режимов, предупреждения о неисправности, обмена частотами, расчета емкости и индуктивности и т. д.

Функция защиты и информационная подсказка: с защитой от перенапряжения высокого давления, защитой от перегрузки по току низкого давления, защитой от перегрузки по току и защитой от настройки, нулем, защитой от пробоя, аварийным отключением, защитой от пониженного напряжения и другими многочисленными функциями защиты.

Функция хранения данных: сохранение результатов теста (сохранение вручную), печать, загрузка, проверка и т. д.

Результат теста: после ручного или автоматического теста подробные параметры теста могут отображаться в интерфейсе результатов теста. Когда тест прерывается, может быть запрошен статус прерывания. Параметры могут быть сохранены в энергонезависимой памяти, вмещающей 50 записей испытаний.;

Просмотр данных: сохраненные данные результатов теста могут отображаться на экране. Он также имеет интерфейс USB, который позволяет распечатывать выходные данные или использовать принтер, установленный на устройстве (принтер выбирается по выбору клиента. Если у клиента есть такое требование, оно должно быть указано в контракте).

Функция автоматической стабилизации напряжения: система автоматически отслеживает и поддерживает стабильное испытательное напряжение в соответствии с установленным испытательным напряжением или результатом ручного повышения. Стабильность напряжения может достигать 1,0%;

Можно установить частотный диапазон и частотное разрешение: диапазон частотной модуляции можно установить как {{0}}Гц, 45 -100Гц,200-300Гц, в зависимости от необходимости установки, может ускорить процесс настройки; Разрешение частоты можно установить по мере необходимости, например 0.1 Гц, 0.2 Гц, 0.5 Гц или 1,0 Гц, оптимизируя баланс между эффективностью настройки и точность настройки;

Регулировка частоты разделена на грубую и точную настройку, точка тестового резонанса может быть найдена автоматически, убедитесь, что резонансная частота не дрейфует в течение всего процесса тестирования;

Вес: около 35 кг

Высоковольтный реактор ДК-80kВирджиния/40kV 10нет

Номинальная емкость: 80 кВА;

Номинальное напряжение: 40 кВ;

Номинальный ток: 2А;

индуктивность: 60H / нет

коэффициент качества: Q Больше или равно 30 (f=45Гц);

Состав:сухой тип;

вес: около 65 кг;

емкостный делитель напряжения фр.C-400кВ/500пФ 1набор

Номинальное напряжение: 400 кВ;

Емкость ВН: 500 пФ;

диэлектрические потери: tgσ Меньше или равна 0,5%;

Коэффициент делителя напряжения: 6000: 1

Точность измерения: активное значение 1,5

вес: около 35 кг;

Товарная накладная

список оборудования конфигурации

Список документов









1. Доставка:Быстрая доставка и гибкий способ транспортировки
2. Оплата:Выберите удобные вам условия оплаты и способ оплаты
3. Служба продажи:24-часовая онлайн-связь, выбор подходящей модели оборудования по вашему запросу, предоставление лучшего предложения, поддержка настройки
4. Гарантийный срок:На все машины предоставляется гарантия качества на один год и пожизненная техническая поддержка для вас. Онлайн-ответ на технические проблемы клиентов.
