Введение продукта
Он в основном подходит для испытаний на выдерживаемое постоянное напряжение или испытание на ток утечки постоянного тока для разрядников из оксида цинка, силовых кабелей, трансформаторов, автоматических выключателей, генераторов и другого высоковольтного электрооборудования в силовых, промышленных и горнодобывающих, металлургических, сталелитейных и других предприятиях. отделы
Приложение
1. Проверка проводимости клапанного разрядника.
2. Испытание выдерживаемого напряжения постоянного тока и измерение тока утечки силового трансформатора.
3. Испытание выдерживаемого напряжения постоянного тока и измерение тока утечки для кабеля высокого напряжения (35 ~ 500 кВ и ниже).
4. Испытание опорного напряжения постоянного тока U1 мА и испытание тока утечки 0,75U1 мА для разрядника из оксида цинка.
Справочник по выбору
Ограничитель перенапряжений на основе оксида цинка, испытание опорного напряжения постоянного тока и тока утечки
|
Номинальное напряжение разрядника (кВ) |
10 |
35 |
66 |
110 |
220 |
|
Опорное напряжение постоянного тока (кВ) |
28 |
90 |
135 |
168 |
314 |
|
Модель (кВ/мА) |
ЗГС - 60 / 2 |
ЗГС - 120 / 2 |
ЗГС - 200 / 2 |
ЗГС - 200 / 2 |
ЗГС - 400 / 3 |
Выбирайте в зависимости от уровня напряжения подстанции
|
Уровень напряжения подстанции, кВ |
10 |
35 |
66 |
110 |
220 |
330 |
|
Максимальное испытательное напряжение, кВ |
47 |
105 |
135 |
192 |
305 |
Более 400 |
|
Модель кВ/мА |
ЗГС - 60 / 2 |
ЗГС - 120 / 2 |
ЗГС - 200 / 2 |
ЗГС - 200 / 2 |
ЗГС - 400 / 3 |
ЗГС - 800 / 10 |
Испытание на выдерживаемое постоянное напряжение и ток утечки для кабелей с бумажной изоляцией
|
Номинальное напряжение кабеля Uo/U кВ |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
|
Испытательное напряжение постоянного тока, кВ |
17 |
30 |
40 |
47 |
105 |
130 |
|
Модель кВ/мА |
ЗГС - 60 / 2 |
ЗГС - 60 / 2 |
ЗГС - 60 / 2 |
ЗГС - 60 / 2 |
ЗГС - 120 / 3 |
ЗГС - 200 / 5 |
Испытание на устойчивость к постоянному напряжению и току утечки для кабелей с резиновой и пластиковой изоляцией
|
Номинальное напряжение кабеля Uo/U кВ |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
|
Испытательное напряжение постоянного тока, кВ |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
|
Модель кВ/мА |
ЗГС - 60 / 2 |
ЗГС - 60 / 2 |
ЗГС - 120 / 5 |
ЗГС - 120 / 5 |
ЗГС - 200 / 5 |
ЗГС - 200 / 10 |
ЗГС - 400 / 5 |
Испытание выдерживаемого постоянного напряжения и тока утечки основной изоляции автономного маслонаполненного кабеля
|
Номинальное напряжение кабеля Uo/U кВ |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
|
Испытательное напряжение постоянного тока, кВ |
175 |
275 |
475 |
585 |
775 |
|
Модель кВ/мА |
ЗГС - 200 / 3 |
ЗГС - 300 / 3 |
ЗГС - 500 / 5 |
ЗГС - 600 / 5 |
ЗГС - 800 / 10 |
Параметр продукта
|
Модель |
300/2 |
300/3 |
|
Номинальное напряжение(кВ) |
300 |
300 |
|
Номинальный ток(мА) |
2 |
3 |
|
Номинальная мощность(W) |
600 |
900 |
|
Высоковольтный блок управления(кг) |
6.5 |
6.5 |
|
Вес цилиндра HV (кг) |
11 |
11 |
|
Высота цилиндра(мм) |
1250 |
1250 |
|
Точность напряжения |
±(1.0%прочитано+2b) |
|
|
Точность тока |
±(1.0%прочитано+2b) |
|
|
Фактор пульсации |
Меньше или равно 0,5 %. |
|
|
Стабильность напряжения |
При изменении напряжения ± 10 %, стабильность Меньше или равна 1 % |
|
|
Перегрузочная способность |
Напряжение холостого хода может превышать номинальное напряжение на 10% в течение 10 минут. |
|
|
Максимальный зарядный ток в 1,25 раза превышает номинальный ток. |
||
|
Источник питания |
Однофазный ток 50 Гц, 220 В ± 10 % |
|
|
Рабочий путь |
Периодическое использование: номинальная нагрузка в течение 30 минут. |
|
|
1,1-кратное номинальное напряжение: 10 минут |
||
|
Условия работы |
температура:-10 градус -+40 градус |
|
|
Относительная влажность: менее 85% при температуре 25 градусов, без влаги |
||
|
высота: 1500 м ниже |
||
|
Емкостная нагрузка |
Мощность тест-объекта не ограничена |
|
|
Его можно заряжать током, превышающим номинальный в 1,5 раза. |
||
|
Структура |
Электрическая изоляция цилиндра напряжения |
|
|
Воздушная изоляция, отсутствие утечек |
||
|
Особенность блока управления высоким напряжением |
Высокая точность {{0}}.75UDC1mA Кнопка одного касания (точность менее или равна 1,0%), подходит для проверки разрядника из оксида цинка |
|
|
Защита от перенапряжения с помощью цифрового переключателя набора номера, понятная с первого взгляда |
||
|
Портативный футляр, более удобный на месте |
||
|
Функция защиты |
Внутренняя защита от перенапряжения, внутренняя защита от перегрузки по току |
|
|
Внешняя защита от перенапряжения (можно установить защитное напряжение), внешняя защита от сверхтока или защита от пробоя |
||
|
Внутренняя защита электропитания |
||
|
Защита от ненулевого запуска |
||
|
Звуковая сигнализация по времени |
||
Характеристики продукта и применение
1. Высокая точность и точность измерений. Вольтметр на шкафу управления отображает напряжение, подаваемое на испытываемое под нагрузкой оборудование. Нет необходимости добавлять делитель напряжения, легко подключить. Оснащен наконечниками высокого и низкого напряжения для измерения тока утечки. На конце высокого напряжения используется цифровая индикация с круглым экраном, что не вызывает беспокойства при разряде. Он имеет отличную функцию защиты от замятия, подходящую для эксплуатации в полевых условиях.
2. Благодаря стабильному регулированию напряжения регулирование плавное во всем диапазоне. Для регулирования выходного напряжения используется импортный однооборотный потенциометр. Стабильный процесс наддува и высокая точная регулировка.
3. С выходом отрицательной полярности, нулевым запуском, непрерывной регулировкой, перенапряжением, перегрузкой по току, нулевым положением, защитой от заземления, специальными функциями защиты от обрыва линии. Он может защитить цепь автоматически, идеальная и надежная защита обеспечивает безопасную работу.
4. Принять передовые технологии, среднечастотную схему и новейшую широтно-импульсную модуляцию ШИМ.
Технология и IGBT высокой мощности, которые обеспечивают более стабильное выходное напряжение высокого напряжения и меньший коэффициент пульсации.
5. Благодаря 0,75-кратному преобразованию напряжения, удобно тестировать разрядник из оксида цинка.
6. Для настройки перенапряжения используйте цифровой дисковый переключатель, отображающий данные непосредственно и визуально (единица измерения кВ).
7. При отборе проб используется специальный наносекундный датчик и наносекундный оптический изоляционный элемент, которые могут быстро и полностью отключить основную цепь постоянного тока, чтобы защитить прибор от повреждений.

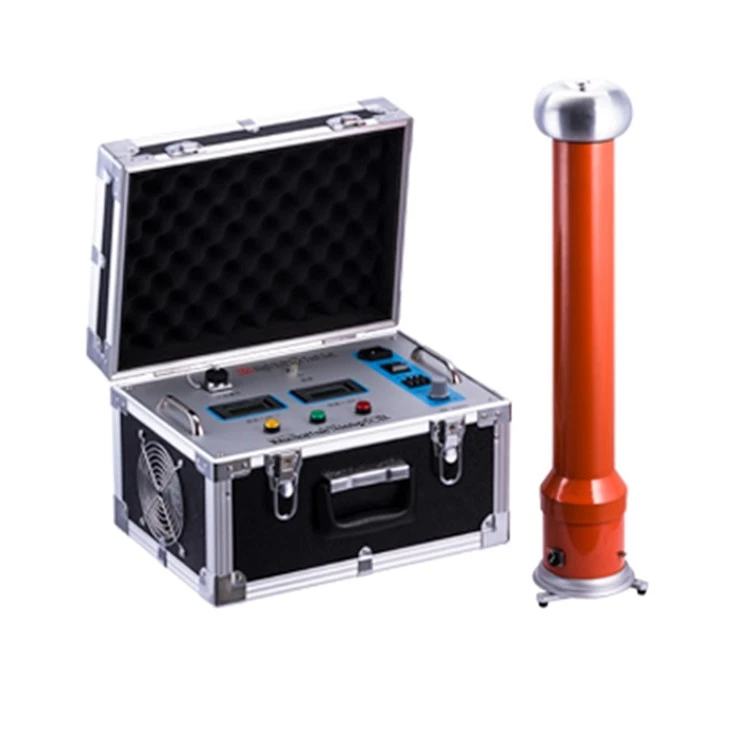

8. Цилиндр изготовлен из нового материала, легкого и стабильного. Три опорные ножки внизу повышают устойчивость. Наружная поверхность цилиндра покрыта специальным изоляционным материалом, имеет хорошие электрические характеристики, высокую влагоемкость, отсутствие утечек.

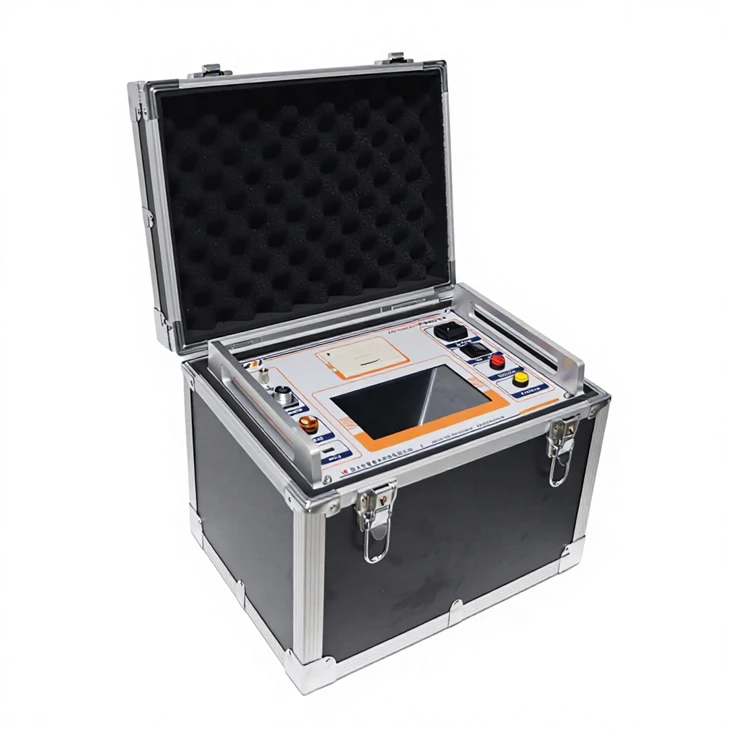

9. Корпус изготовлен из алюминиевого сплава, имеет небольшой объем, легкий вес, хороший внешний вид, более стабилен, прост в эксплуатации, полнофункционален, удобен в использовании на месте.
