Введение продукта

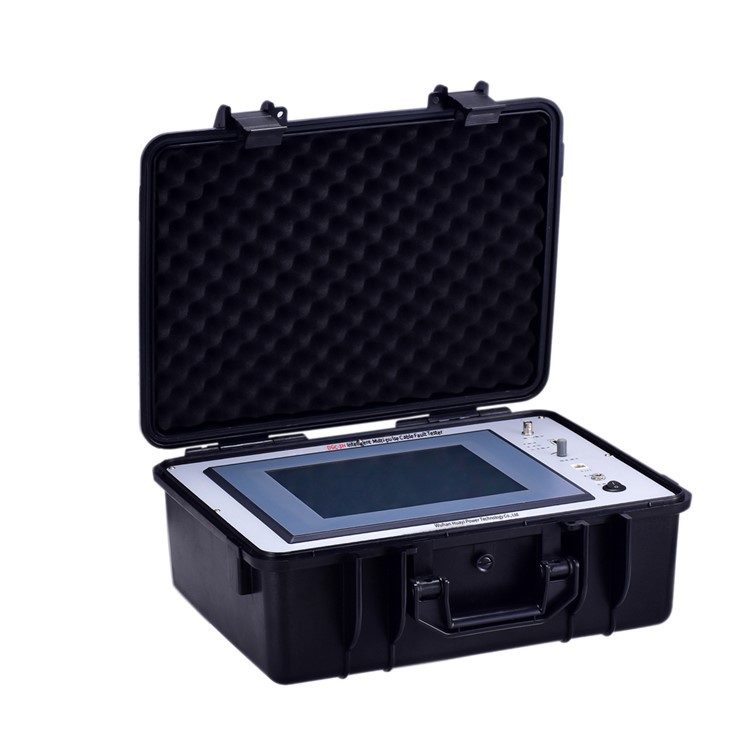

DGC-3H использует современную международную передовую технологию «многократных импульсов», собственную технологию тестирования и устройство для высокочастотных и высоковольтных сигналов данных. Оснащен лучшими возможностями определения формы сигнала неисправности кабеля и самой простой и удобной операционной системой.
Многоимпульсный метод значительно упрощает форму волны короткого замыкания, измеренную в полевых условиях, и превращает сложную форму волны ударного пробоя высокого напряжения в форму волны короткого замыкания, аналогичную методу низковольтных импульсов, который очень легко считывается, что снижает технические затраты. Требования и требования к опыту операторов. Таким образом, точность определения неисправности поля значительно повышается. Любой может легко и точно интерпретировать формы сигналов и калибровать расстояние до места повреждения, быстро и точно проверять неисправности кабеля и значительно повышать вероятность успеха при тестировании неисправностей, лучше, чем все традиционные кабельные приборы, и сравнимо с аналогичными продуктами за рубежом. Производительность и цена также намного лучше, чем у аналогичных продуктов в стране и за рубежом.
Тестер оснащен 10-дюймовым сенсорным экраном реального цвета, четко отображает форму сигнала и прост в эксплуатации. Это основное вспомогательное оборудование нашего серийного прибора для проверки повреждений кабеля.
Параметр продукта
|
Отображать |
12,1-дюймовый сенсорный ЖК-экран промышленного класса (система XP) |
|
Хранилище |
Фиксированный 8G |
|
Метод измерения |
Низковольтный импульсный метод, метод импульсных токов молнии, многоимпульсный метод |
|
Метод работы |
Двойное управление: сенсорное перо и мышь |
|
Расстояние измерения |
Не менее 60км |
|
Кратчайшее испытательное расстояние(мертвая зона) |
0-5 метра или нет мертвой зоны |
|
Ошибка точности определения местоположения |
±0.2m |
|
Ошибка измерения |
Системная ошибка менее ±1% |
|
Генератор многократных импульсов |
Импульсное напряжение Меньше или равно 40 кВ |
|
Разрешение |
В/фм; Скорость распространения В, м/мкс; программный курсор 0.10 метров |
|
Скорость выборки |
6,25 МГц, 12,5 МГц, 25 МГц, 50 МГц, 100 МГц (адаптивная ширина импульса) |
|
Электропитание и потребление |
220 В переменного тока ± 10%; не более 15 Вт; 12 В постоянного тока (7 Ач); не более 20 Вт |
|
Время ожидания |
Можно использовать около 4 часов непрерывно |
|
Рабочее состояние |
Температура-20 градусов -﹢40 градусов, относительная влажность 80 %. |
|
Параметры следопыта |
Частота сигнала: синусоидальная форма волны 15 кГц |
|
Выходная мощность: Pomax больше или равна 100 Вт. |
|
|
Выходное сопротивление: Zo=Zc (степень сопротивления характеристик кабеля) |
|
|
Вибрационный способ: прерывистый |
|
|
Вес хоста |
9,8 кг |
|
Температура |
-10 градус -﹢40 градусов |
|
Измерение |
180мм×300мм×400мм |
|
Относительная влажность |
Относительная влажность менее или равна 85% (25 градусов) |
Характеристики продукта и применение
- Применяется для проверки ошибок высокого-низкого сопротивления, короткого замыкания, обрыва цепи, отключения, утечки высокого сопротивления и вспышки, которые произошли на различных кабелях с разными сечениями и средами, таких как электрический кабель, высокочастотный коаксиальный кабель, местный кабель, и два или более равномерно проложенных подземных провода.
- Может автоматически рассчитать расстояние до места повреждения в состоянии импульса низкого напряжения.
- Можно проверить неисправность высокого и низкого сопротивления всех кабелей до 35 кВ, широко применяемых.
- Применяет международную передовую «мультимпульсную» технологию, одновременно применяет традиционный метод импульсной вспышки высокого напряжения и метод низковольтного импульса.
- При повторении импульсного режима любое высокоомное замыкание представляет собой простейшую форму сигнала, аналогичную характеристикам низковольтного импульсного короткого замыкания, которую легко интерпретировать.
- Четкий экран, сенсорная клавиатура и удобное меню.
- Уровень успеха, точность и удобство обнаружения неисправностей лучше, чем у другого испытательного оборудования в Китае.
- Благодаря большому терминалу с дисплеем прибор обладает мощными возможностями обработки данных и удобным интерфейсом дисплея.
- Благодаря чрезвычайно безопасной защите от высокого напряжения при отборе проб прибор не выйдет из строя и не будет поврежден в среде высокого давления.
- С функцией копирования экрана, используемой для печати сигналов
- Оснащен простыми определениями клавиш, прост в эксплуатации и надежен. метод измерения быстрый и простой.
- Благодаря внутреннему источнику питания можно проверить наличие обрывов цепи и короткое замыкание с низким сопротивлением без источника питания.
- Благодаря интерфейсу USB можно копировать данные с мобильного жесткого диска.
- Благодаря универсальному сетевому интерфейсу данные могут передаваться напрямую через сеть.
Аксессуар
|
Число |
Имя |
Количество |
Число |
Имя |
Количество |
|
1 |
Мейнфрейм |
один |
12 |
Зарядное устройство точечного счетчика |
один |
|
2 |
Многократный генератор импульсов |
один |
13 |
Часть мяча высокого напряжения |
один |
|
3 |
Генератор сигналов пути |
один |
14 |
Текущий сэмплер |
один |
|
4 |
Акустический магнитный цифровой синхронный точечный измеритель |
один |
15 |
Соединительная линия высокого напряжения |
один |
|
5 |
Испытательный блок высокого напряжения |
один |
16 |
Разгрузочный стержень |
один |
|
6 |
Испытательный трансформатор высокого напряжения переменного и постоянного тока |
один |
17 |
Провод испытательного зажима |
один |
|
7 |
Импульсный конденсатор |
один |
18 |
Линия электропередачи |
один |
|
8 |
Звуковой зонд |
один |
19 |
Спецификация |
один |
|
9 |
Синхронная приемная антенна |
один |
20 |
Отчет об инспекции |
один |
|
10 |
Гарнитура |
один |
21 |
Сертификация |
один |
|
11 |
Заряд аккумулятора мейнфрейма |
один |
|
|
|
Часто задаваемые вопросы
1. Доставка:Быстрая доставка и гибкий способ транспортировки
2. Оплата:Выберите удобные вам условия оплаты и способ оплаты
3. Служба продажи:24-часовая онлайн-связь, выбор подходящей модели оборудования по вашему запросу, предоставление лучшего предложения, поддержка настройки
4. Гарантийный срок:На все машины предоставляется гарантия качества на один год и пожизненная техническая поддержка для вас. Онлайн-ответ на технические проблемы клиентов.
